WL-20400型笼式快开切断控制阀

产品通径：DN20～300
工作压力：PN1.6—10.0Mpa
工作温度：常温、中温、高温
作用方式：常开、常关
主要材质：碳钢、不锈钢等

全国服务热线：4008-200-182

在线咨询资料下载

产品详情

WL-20400型笼式快开切断控制阀概述：

WL-20400型笼式快开切断控制阀采用顶部导向型不平衡式、快开式阀芯，笼压快拆式阀座，切断式结构，适用于重负荷，普通或较恶劣工况，要求关闭严密的各种不同压力和温度的流体或气体的切断控制。

主要技术参数

公称通径 Nominal dimeter

100

125

150

200

250

300

inch

3/4〞

1〞

1.25〞

1.5〞

2〞

2.5〞

3〞

4〞

5〞

6〞

8〞

10〞

12〞

行程(mm)

压力等级

ANSI class 150 300 600; JIS 10k 20k 30k 40k; PN 1.6 4.0 6.4 10.0Mpa

阀芯形状

快开式活动结构，切断式阀芯

流量特性

快开

可调比

连接型式

法兰式

法兰型(RF、RTJ、MFM)

焊接式

焊接型(DN50以下为SW DN65以上为BW)

外形尺寸

请参见外形尺寸

上阀盖形式

标准型:-5℃~230℃

散热型:-45℃~5℃或是大于230℃

加长型:-196℃~-45℃

波纹管密封型(成形式或焊接式),蒸汽夹套型

阀体,阀内组件材料的配套及工作温度范围，请参见组件材料的配套及工作温度范围

填料

聚四氟乙烯V型填料、聚四氟乙烯碳纤维、聚四氟乙烯石棉及柔性石墨

垫圈

锯齿形垫圈（极软碳钢、SUS316,其它合金钢）

泄漏率

金属阀座符合标准ANSI B16.104IV

STL阀座小于额定CV值的10"7

最大允许压差

请参见最大允许压差值

执行机构

气动请参见气动执行机构,电动请参见电动执行机构

主要零部件

序号	零件	材质
1	阀体	WCB	CF8	CF8M
2	阀盖	WCB	CF8	CF8M
3	阀芯	304	304	316
4	阀笼	304	304	316
5	阀座	304	304	316
6	阀杆	304	304	316
7	填料	PTFE或柔性石墨
8	填料压套	304	304	316
9	导向套	304	304	316L
10	O形密封圈	NBR或FKM
11	防尘密封圈	NBR或FKM
12	填料座	304	304	316
13	垫圈	304或316+柔性石墨
14	压盖螺栓	35#	304	316
15	压盖螺母	35#	304	316
16	阀杆螺母	304	304	304

允许压差

公称尺寸（mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
阀芯尺寸（mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
额定CV值	8	12	17	29	46	73	116	185	291	465	735	1000	1450

直通配气动薄膜执行机构外形尺寸

阀门尺寸	L			H2	A	标准型		散热型		伸长型		执行机构连接尺寸
	PN1.6	PN4.0	PN6.4			h1	H1	h1	H1	H1	B	H3	M	D	d1	z-d
	PN1.6	PN4.0	PN6.4			h1	H1	h1	H1	h1=800	B	H3	M	D	d1	z-d
3/4"	184	194	206	52	285	132	482	282	632	1226	290	105	M12*1.25	60	80	4-10
1"	184	197	210	52	285	132	482	282	632	12 26	290	105	M12*1.25	60	80	4-10
1.5"	222	235	251	68	285	179	529	349	699	1246	370	105	M12*1.25	60	80	4-10
1.5"	222	235	251	68	360	179	615	349	785	1330	370	135	M16*1.5	80	105	4-12
2.5"	276	292	311	93	360	214	650	414	850	1367	410	135	M16*1.5	80	105	4-12
2.5"	276	292	311	93	470	214	802	414	1002	1519	410	160	M20*1.5	95	118	4-14
3"	298	317	337	98	360	221	657	421	857	1367	440	135	M16*1.5	80	105	4-12
3"	298	317	337	98	470	221	809	421	1009	1519	440	160	M20*1.5	95	118	4-14
4"	352	368	394	117	360	234	670	434	870	1367	490	135	M16*1.5	80	105	4-12
4"	352	368	394	117	470	234	822	434	1002	1519	490	160	M20*1.5	95	118	4-14
5"	403	425	460	133	470	270	858	527	1115	1536	560	160	M20*1.5	95	118	4-14
6"	451	473	508	150	470	294	882	554	1142	1536	630	160	M20*1.5	95	118	4-14
8"	543	568	610	186	470	331	919	591	1179	1536	760	160	M20*1.5	95	118	4-14
10"	673	700	770	245	580	387	1054	637	1305	-	-	178	M20*1.5	100	130	4-18
12"	737	775	819	248	580	465	1132	715	1382	-	-	178	M20*1.5	100	130	4-18

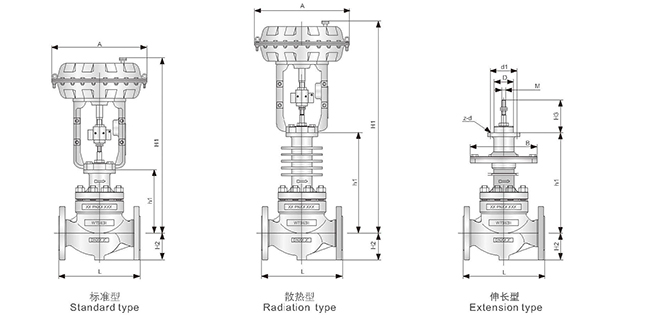

直通配气动薄膜执行机构外形示意图

角式配气动薄膜执行机构外形尺寸

阀门尺寸	PN1.6/4.0		L3			标准型		散热型		伸长型		A	执行机构连接尺寸
	PN1.6/4.0		PN1.6	PN4.0	PN6.4	h1	H1	h1	H1	H1	B		H3	M	D	d1	z-d
	L1	L2	PN1.6	PN4.0	PN6.4	h1	H1	h1	H1	h1=800	B		H3	M	D	d1	z-d
3/4"	75	75	-	-	-	-	-	-	-	1301	290	285	105	M12*1.25	60	80	4-10
1"	75	75	-	-	-	-	-	-	-	1301	290	285	105	M12*1.25	60	80	4-10
1.5"	85	85	111	117	125	149	616	319	786	1329	335	360	135	M12*1.25	60	80	4-10
1.5"	85	85	111	117	125	149	702	319	872	1415	370	285	105	M16*1.5	80	105	4-12
2"	110	110	127	133	143	159	639	326	809	1354	370	285	105	M12*1.25	60	80	4-10
2"	110	110	127	133	143	159	725	326	895	1440	370	360	135	M16*1.5	80	105	4-12
2.5"	140	140	138	146	156	188	780	388	980	1517	410	360	135	M16*1.5	80	105	4-12
2.5"	140	140	138	146	156	188	922	388	1122	1669	410	470	160	M20*1.5	95	118	4-14
3"	160	150	149	159	168	194	789	394	898	1517	440	360	135	M16*1.5	80	105	4-12
3"	160	150	149	159	168	194	941	394	1141	1669	440	470	160	M20*1.5	95	118	4-14
4"	170	160	176	184	197	234	854	413	1033	1517	560	360	135	M16*1.5	80	105	4-12
4"	170	160	176	184	197	234	1006	413	1185	1669	560	470	160	M20*1.5	95	118	4-14
5"	-	-	200	-	-	270	1047	527	1307	1615	560	470	160	M20*1.5	95	118	4-14
6"	-	-	240	-	-	294	1071	554	1334	1615	630	470	160	M20*1.5	95	118	4-14
8"	-	-	300	-	-	331	1108	591	1371	1615	760	470	160	M20*1.5	95	118	4-14
