电气转化组件将电讯号转化为气动讯号，电气讯号输入操控了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器操控部分和气动履行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动操控中，电磁阀能够实现的功用有：气动履行组件动作的方向操控，ON/OFF开关量操控，OR/NOT/AND 逻辑操控。在电磁阀家族中，最重要的是电磁操控换向阀(Solenoid actuated directional control valves) 。
电磁操控换向阀的作业原理

在气动回路中，电磁操控换向阀的效果是操控气流通道的通、断或改变压缩空气的流动方向。首要作业原理是利用电磁线圈产生的电磁力的效果，推进阀芯切换，实现气流的换向。按电磁操控部分对换向阀推进方式的不一样，能够分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推进阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推进阀芯换向。

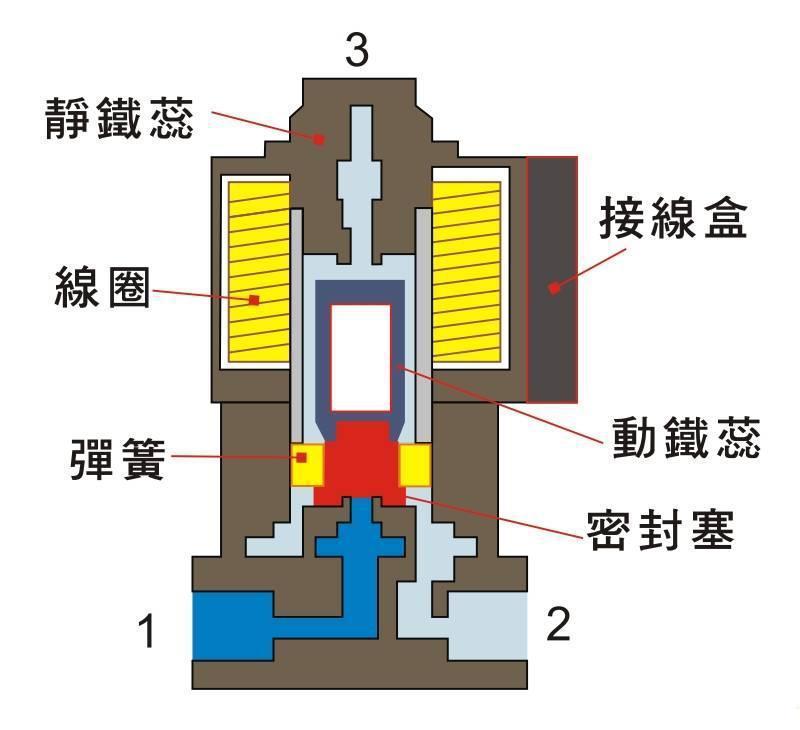

上图表明3/2(三路二位)直动式电磁阀(常断型)结构的简略剖面图及作业原理。线圈通电时，静铁芯产生电磁力，阀芯遭到电磁力效果向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状况，能够操控气缸动作。当断电时，阀芯靠弹簧力的效果恢复原状，即1、2断，2、3通，阀处于排气状况。

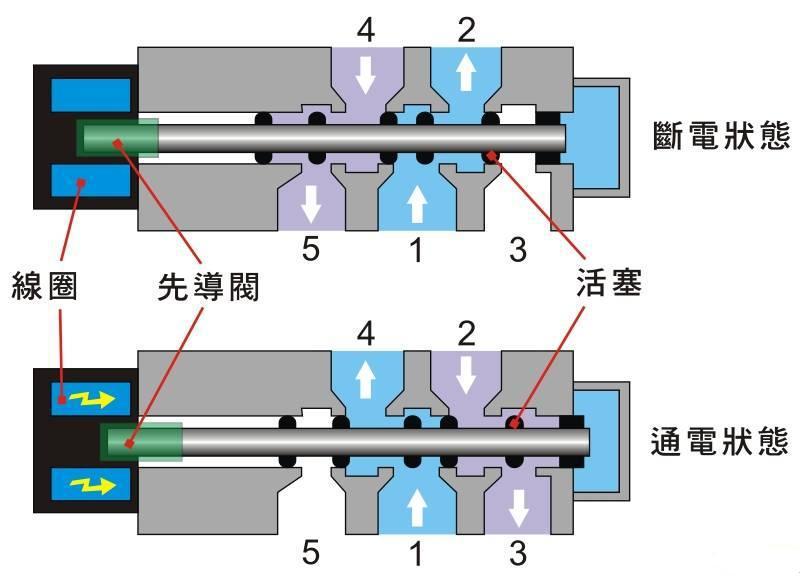

上图表明5/2(五路二位)直动式电磁阀(常断型)结构的简略剖面图及作业原理。起始状况，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中心，密封圆面翻开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧效果下复位，恢复到本来的状况。

阀的功用：(Function)

电磁阀的菜单示它的电-气转换复杂性。阀的功用由两个数字表明：M和N，称为M路N位电磁阀，“N位”表明换向阀的切换方位，也表明阀的状况。阀的方位数目就是N的数值，如二位阀有两个方位挑选亦即有两种状况，三位阀则有三个方位挑选亦即有三种不一样的状况。“M路”表明阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表明该阀有两个位，即“通”和“断” 两个状况，有三个气口，分别为 1：进气口，2：出气口，3：排气口。
